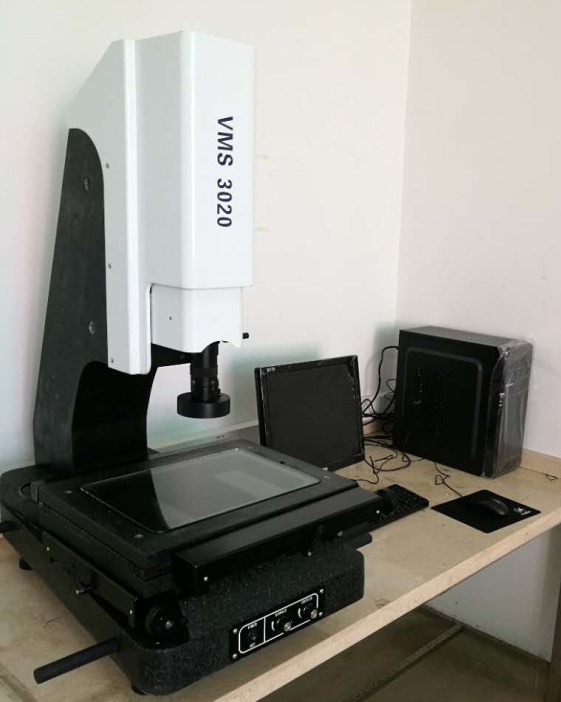

VMS-3020 手动2. 5D影像测量仪

适用精密塑胶、五金电子、PCB、 开关、弹簧、螺丝、端子、连接器、手表、玩具、珠宝矿石、 粉末治金、刀具、模具、 半导体、LCD、LED等行业。其他技术咨询：18028783422黄小姐（微信同号）
本店价：
￥12000.00
市场价：
￥0
数量： 剩余库存：9999
立刻购买 加入购物车 加入收藏
温馨提示： 1.支持7天无理由退货换货；2.全国包邮；3.厂家直供 品质放心；4.24小时服务热线 400-8929-568
分享到：QQ空间新浪微博腾讯微博人人网微信
文档 说明书

销售排行榜

    暂无信息

推荐产品

浏览历史

  • 商品详情
  • 规格参数
适用范围：
精密塑胶、五金电子、PCB、 开关、弹簧、螺丝、端子、连接器、手表、玩具、珠宝矿石、 粉末治金、刀具、模具、 半导体、LCD、LED等行业。

功能特点：
  1. 软件功能强大、操作简单；
  2. 采用130万像素高清摄像头、配专用光学镜头、高精度工作台、光栅电子尺，作有效的测量、检查、观察。
  3. 影像测量仪能将工件精确地放大20~240倍，配合测量软件提供的各项高效率自动测量功能，测量效率远高于一般的光学投影仪工具显微镜；
  4. 采用彩色的影像放大系统，能将不同颜色，不同材质的工件清楚地显示于电脑显示屏上，效果远优于传统的光学投影仪；
  5. 特别适用于卡尺和其它量具无法测量的曲线，精细零件等测量。
  6. 影像测量仪使用的光学系统比投影仪简单，工作台可安放在高精度的基准大理   石支架上，达到非常高的几何测量精度。
软件功能：
  1. 可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库；
  2. 并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比；
  3. 图形可输入到AutoCAD成为工程图；
  4. AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形 重叠进行对比，从而找出工件和工程图的区别；
  5. 可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比；
  6. 可以在鸟瞰的全图中进行标注尺寸；
  7. 自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差；
  8. 自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比， 从而找到工件与标准图形之间的误差；
  9. 自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ、Z坐标位置，可进行高度测量；
  10. 坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置；
  11. 专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式；
  12. 测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）；
  13. 绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似；
标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等
1 型号 VMS-3020
2 主机体尺寸 460*460*830mm
3 玻璃台尺寸 330*220mm
4 工作行程 300*200*200mm
5 主机体重量 180KG
6 机台底坐 00级花岗石
7 线性精度 （3+L/200）µm L为被测物体的长度　单位为mm
8 表面照明 LED环形超亮冷光源（亮度可调）
9 轮廓照明 LED超亮圆形灯（亮度可调）
10 计算测量功能      2.5D精密测量软件
11 解析力 0.001mm
12 重复精度 0.002mm
13 光学尺解析度 0.0005MM
14 CCD 标配SONY芯片1/3彩色CCD
15 目镜 标配0．5X（可选配1X,2x）
16 物镜 0．7X～4.5X 放大倍数20X～120X
17 光栅尺 高精解析度1μm
18 测高系统 光学测高（选配）
19 电源供应器 AC90～264V   50/60Hz
20 光源 LED冷光源（两组上下多级亮度可调）
21 精度 （3+L/200）um　国标
22 载重 30KG
23 操作方式 手摇（微调及快速移动）
24 电脑 专用电脑+17寸液晶显示器
